产品展示 / products 您的位置:网站首页 > 产品展示 > 防爆开关、按钮电器系列 > 防爆插销 > YT/YZ60A400V 100A400VEx三相四极防爆插头插座

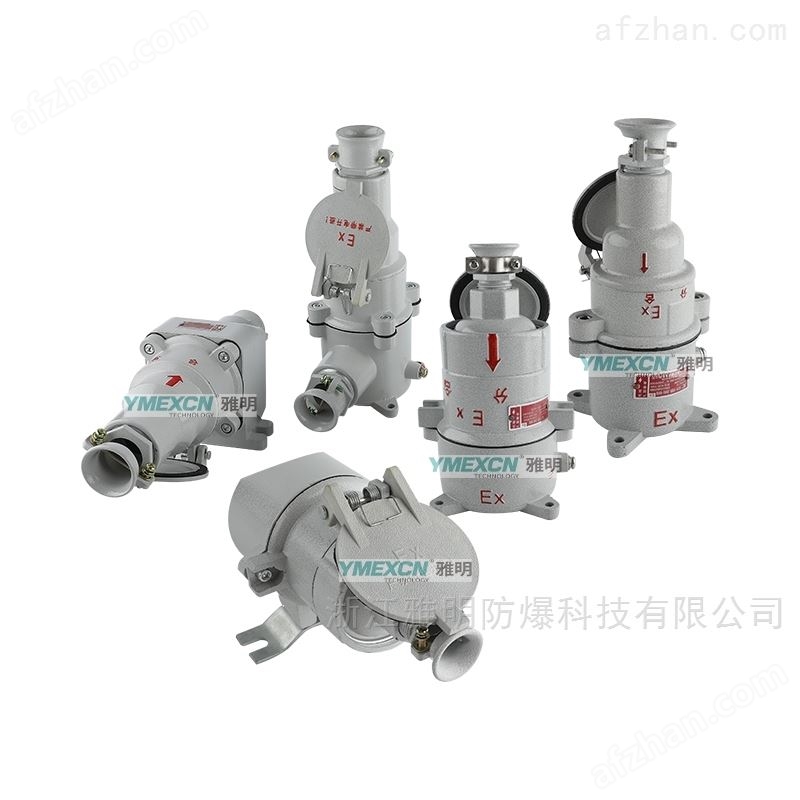

60A400V 100A400VEx三相四极防爆插头插座

60A400V 100A400VEx三相四极防爆插头插座

简要描述:60A400V 100A400VEx三相四极防爆插头插座
1.本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;
2.插销上有分合指示,插头上接地触头比主触头长,插入时接地插头先接,拔出时,接地插头后脱离。插头插座设有连锁机构,断电才能拔出;

产品型号: YT/YZ

所属分类:防爆插销

更新时间:2021-10-25

厂商性质:生产厂家

详情介绍

 60A400V 100A400VEx三相四极防爆插头插座使用环境
1,适用于爆炸性气体环境1区、2区;
2,适用于可燃性粉尘环境20区、21区、22区;
3,适用于IIA、IIB级爆炸性气体环境;
4.适用于温度组别为T1-T6的环境;
5,适用于石油采炼、储存、化工、医药、及军事设施等爆炸性危险环境;
6,15A、30A两种规格可选;
7,直插、斜插两种安装方式。

60A400V 100A400VEx三相四极防爆插头插座技术参数
1、防爆标志: Exd ⅡB T6/Exd ⅡC T6
2、防护等级: IP54/IP65
3、防腐等级: WF1
4、额定电压: AC220V/380V
5、额定电流: 16A, 32A, 63A, 100A
6、极数: IP+N, 3P+N   IP+N+PE   3P+N+PE
7、电缆规格:φ10mm~φ35mm
8、进线口螺纹: G3/4"~ G2"


结构概述

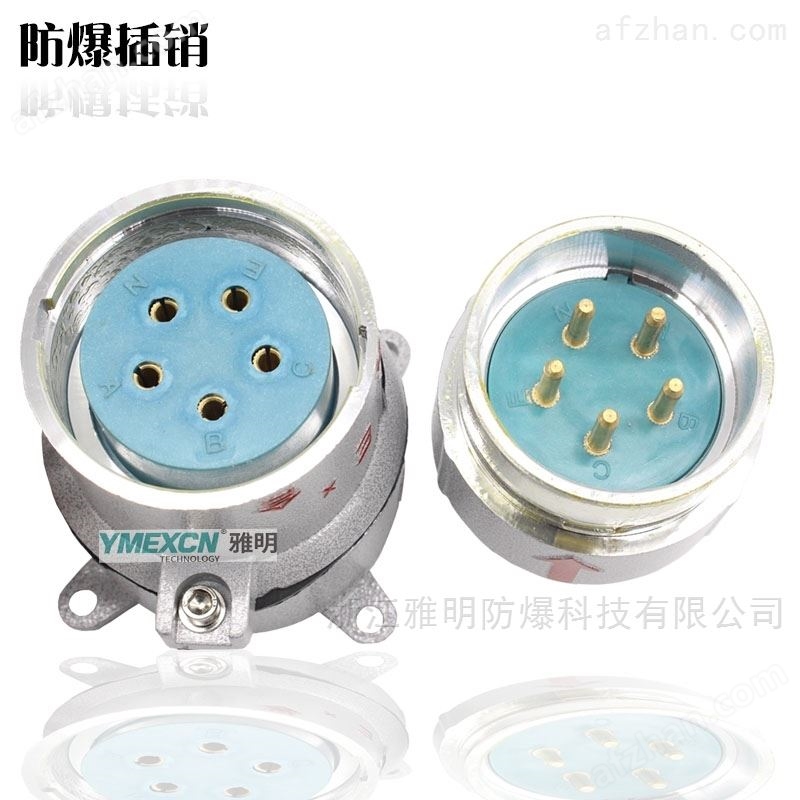

插销由插座及插头两部分组成,外壳用高强度铸造铝合金材料压铸而成。插座连接于电源侧,插头连接移动式防爆电器侧,插座由供联导线的主插套和接地插套组成接触部分,并带有快速切换开关,用绝缘座固定在插座外壳上。

插头装有与插座相对应的插杆组成接触部分,同样用绝缘座固定在插头外壳上,并有用来分合开关用的转套。

插销的接地触头比主触头长,是主触头未接通前先将接地线接通,在拔脱插头时zui后分断接地线,用以保证安全操作和运行。

插销具有联锁功能,当插头插入后,插头上的转套向右扭至一定的角度,插座内的开关即行闭合,这时插头不能拔脱,在拔掉插头时,必须将转套向左旋转,使开关分断后,插头才能拔掉,插销在插拔过程中处于无电状态。

插销的进出线口,均具有橡胶密封圈、金属垫圈及压紧螺母,进线口可供G3/4"钢管布线或电缆布线。

插销还具有防护盖,在插头拔脱后,防护盖自动遮蔽插座,避免外物侵入。

技术参数

    执行标准:GB3836.1,GB3836.2,GB3836.3执行标准:GB3836.1,GB3836.2,GB3836.3

    额定电压:AC220V/380V额定电压:AC220V/380V

    极数:1P+N+PE、3P+PE极数:1P+N+PE、3P+PE

    使用类别:AC-1、AC-3使用类别:AC-1、AC-3

    额定电流:16A额定电流:32A

    防爆标志:ExdeⅡBT6 Gc/DIP A20 Ta,T6防爆标志:ExdeⅡBT6 Gc/DIP A20 Ta,T6

    防护等级:IP54防护等级:IP54

    防腐等级:WF1防腐等级:WF1

    引入口规格:G3/4〃引入口规格:G1 1/4〃

    适用电缆:Φ8-Φ14mm适用电缆:Φ14-Φ25mm
