产品展示 / products 您的位置:网站首页 > 产品展示 > 防爆开关、按钮电器系列 > 防爆断路器 > BDZ52200A3PEx铝铸防爆断路器开关

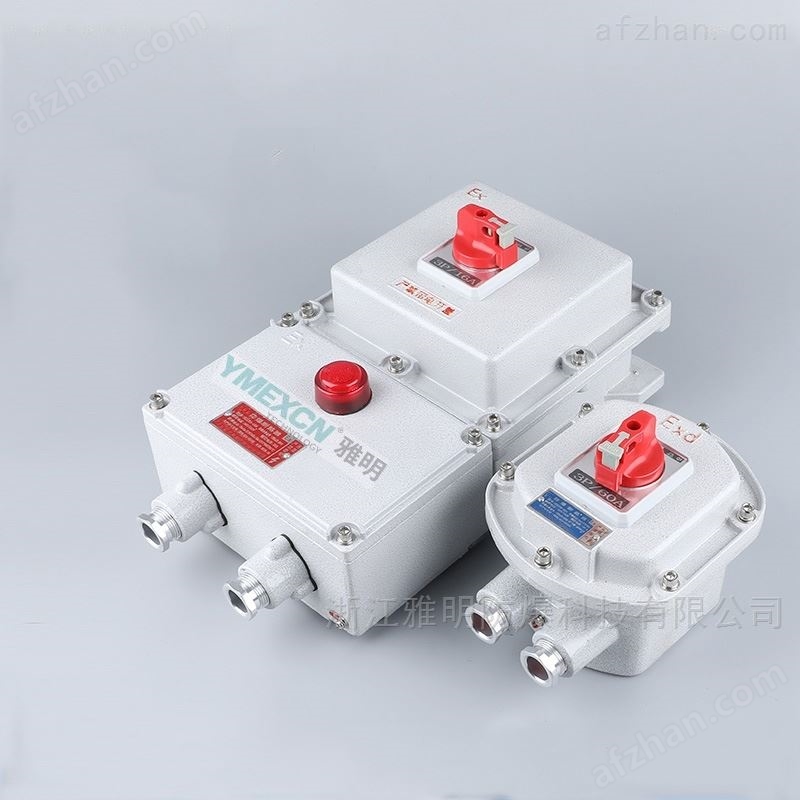

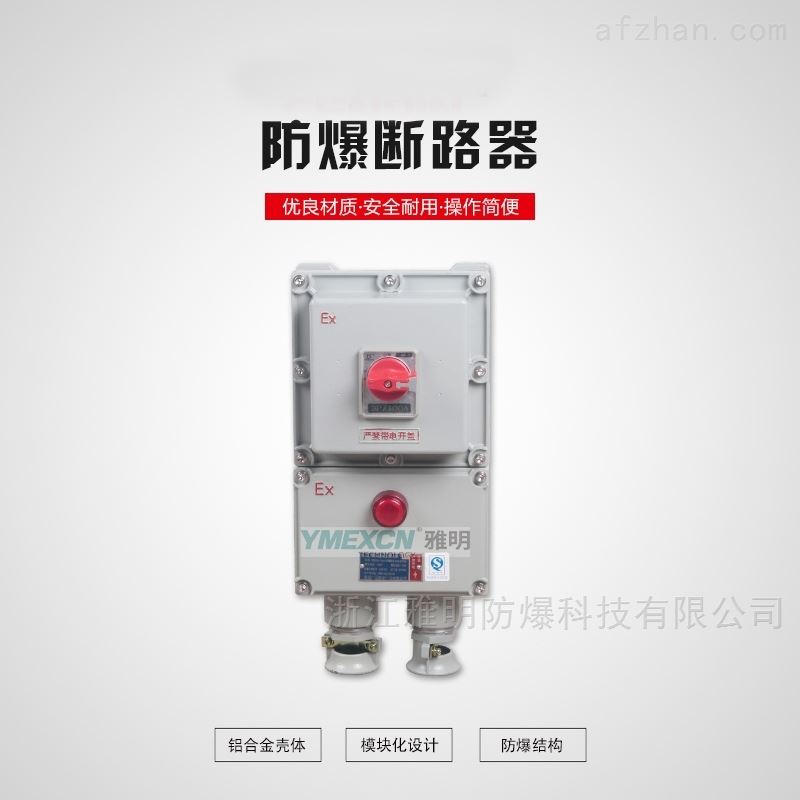

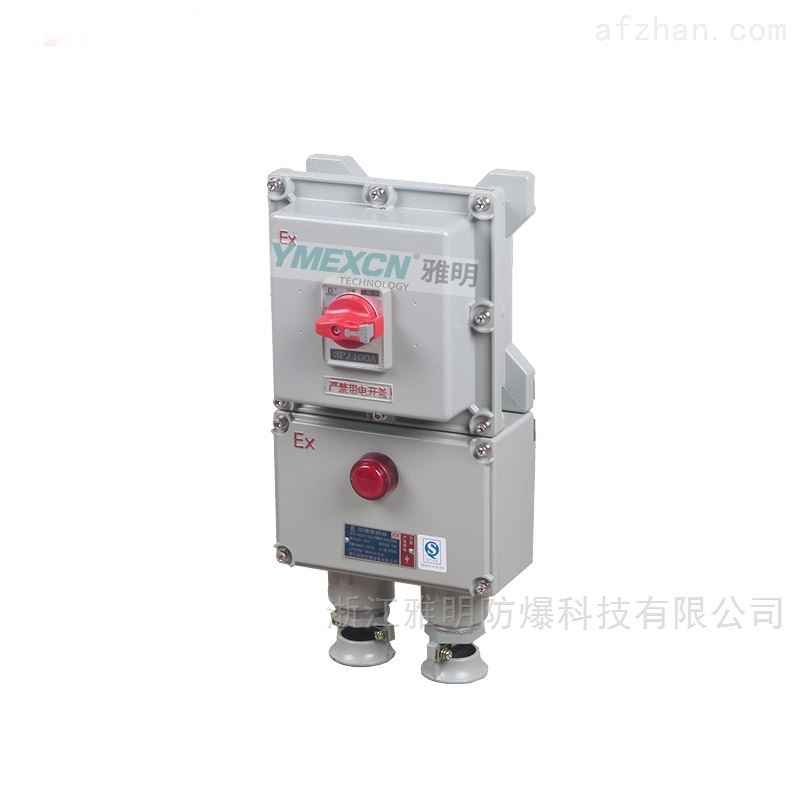

200A3PEx铝铸防爆断路器开关

200A3PEx铝铸防爆断路器开关

简要描述:200A3PEx铝铸防爆断路器开关
采用高强度铸铝合金压铸制成隔爆型主腔及接线腔。主腔内装有C45系列、NM10系列、DZ20系列、CM1系列断路器,通过操作机构及外部手柄进行操作,并有“分"、“合"指示,接线腔内有与主腔相贯通的接线端子,并有电缆引入装置,内外设有接地螺钉。

产品型号: BDZ52

所属分类:防爆断路器

更新时间:2021-05-13

厂商性质:生产厂家

详情介绍

 200A3PEx铝铸防爆断路器开关产品特点

1.本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;

2.本产品为复合型防爆结构,开关箱采用隔爆型结构,接线箱采用增安型结构;

3.采用模块化设计,各种回路可以自由组合;

4.内装高分断小型漏电断路器或塑壳式漏电断路器,通过操作防爆客体外的手柄而实现分合;

5.本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好;

6.具有过载、短路、缺相、漏电保护功能;

7.所有紧固件均采用抗强腐蚀的304不锈钢材质;

8.布线方式,钢管或电缆、防爆软管均可;

9.可根据用户要求特殊定制;

200A3PEx铝铸防爆断路器开关技术参数

防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

额定电压:AC220/380V,非标准电压:12V/24V/36V/127V/660V;

开关电流:10A—800A;

防护等级:IP54/IP55/IP65;

螺纹规格:DN15-DN100/G1/2-G4寸

引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

引入引出方向:上进上出,下进下出(可按客户要求不受限制)

防爆漏电断路器型号规格
BDZ52L(CBK53L)-10A/380V
BDZ52L(CBK53L)-16A/380V
BDZ52L(CBK53L)-20A/380V
BDZ52L(CBK53L)-25A/380V
BDZ52L(CBK53L)-32A/380V
BDZ52L(CBK53L)-40A/380V
BDZ52L(CBK53L)-50A/380V
BDZ52L(CBK53L)-63A/380V
BDZ52L(CBK53L)-80A/380V
BDZ52L(CBK53L)-100A/380V
BDZ52L(CBK53L)-225A/380V
BDZ52L(CBK53L)-16A/220V
BDZ52L(CBK53L)-20A/220V
BDZ52L(CBK53L)-25A/220V
BDZ52L(CBK53L)-32A/220V
 BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32A BDZ51/BDZ52/BDZ53/BDZ58/BLK51/BLK52-32ABDZ52L(CBK53L)-40A/220V
BDZ52L(CBK53L)-50A/220V
BDZ52L(CBK53L)-63A/220V
BDZ52L(CBK53L)-80A/220V
BDZ52L(CBK53L)-100A/220V
BDZ52L(CBK53L)-225A/220V
BDZ52L(CBK53L)-250A/220V
BDZ52L(CBK53L)-400A/220V

技术参数

1.防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

2.额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

3.总开关电流:10A800A;分开关电流:1A630A;

4.防护等级:IP54/IP55/IP65;

5.螺纹规格:DN15-DN100/G1/2-G4寸

6.引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

7.引入引出方向:上进上出,下进下出(可按客户要求不受限制)

安装与维修

1.安装前应检查数据是否与实际使用情况相符;

2.检查所有紧固件是否有松动现象,如有松动应加以紧固;

3.接线箱的内外接地须良好可靠;

4.安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧,保证密封及电缆不得松动,不使用的接线口应用密封圈和金属垫片加以封堵;

5.维修检查时须先断开电源后方可开盖。

产品特点

1、外壳采用铝合金高压铸造成型,表面经抛丸后高压静电喷塑;

2、本系列产品为复合型结构,主腔采用隔爆型结构,接线腔采用增安型结构;

3、内装高分断小型断路器或塑壳式断路器,通过操作壳盖上的手柄而实现分合;

4、过载、短路、欠压保护,同时也可以在正常情况下不频繁地通断电气装置和照明电路;

5、分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏,同时也能作为电动机的不频繁起动及短路、欠电压保护;

6、可根据用户要求生产带漏电保护功能产品;

7、可根据用户要求选择内部电器元件的品牌;

8、钢管或电缆布线。

9. 可根据用户要求特殊定制

 技术参数

防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

开关电流:10A—800A;

防护等级:IP54/IP55/IP65;

螺纹规格:DN15-DN100/G1/2-G4寸

引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

引入引出方向:上进上出,下进下出(可按客户要求不受限制)

■ 铸铝合金外壳,表面喷塑

■ 内装高分断小型断路器或低压塑壳式断路器.

■ 具有过载,短路保护功能,也可根据要求加装

■ 漏电分励脱扣等保护装置.

■ 钢管或电缆布线均可.

■ 符合GB3836-2000.IEC60079标准要求.
