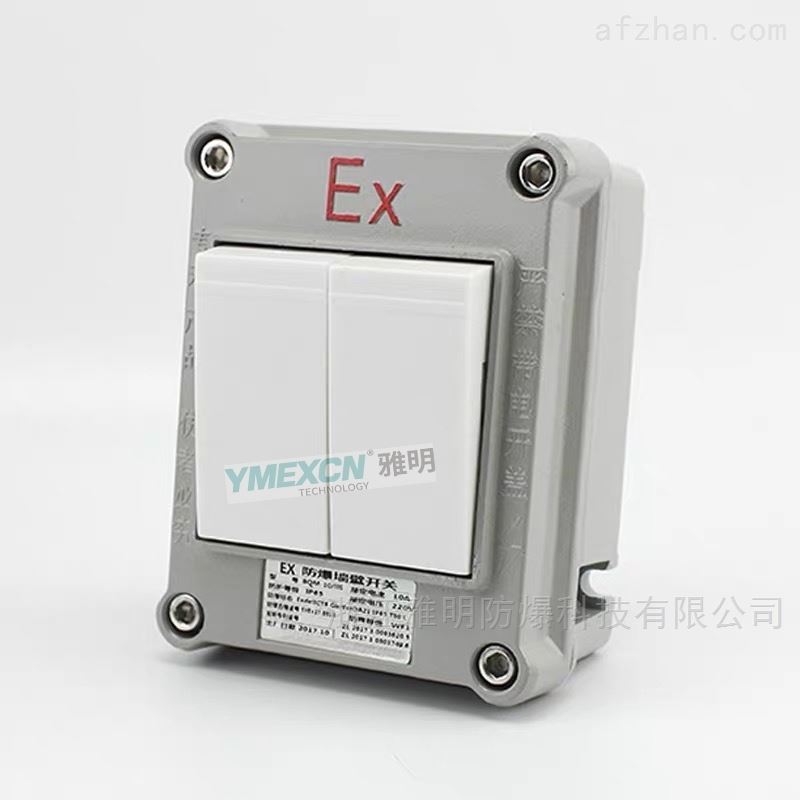

BQM-10A-ExdeIICT6Gb防爆墙壁开关

BQM-10A-ExdeIICT6Gb防爆墙壁开关

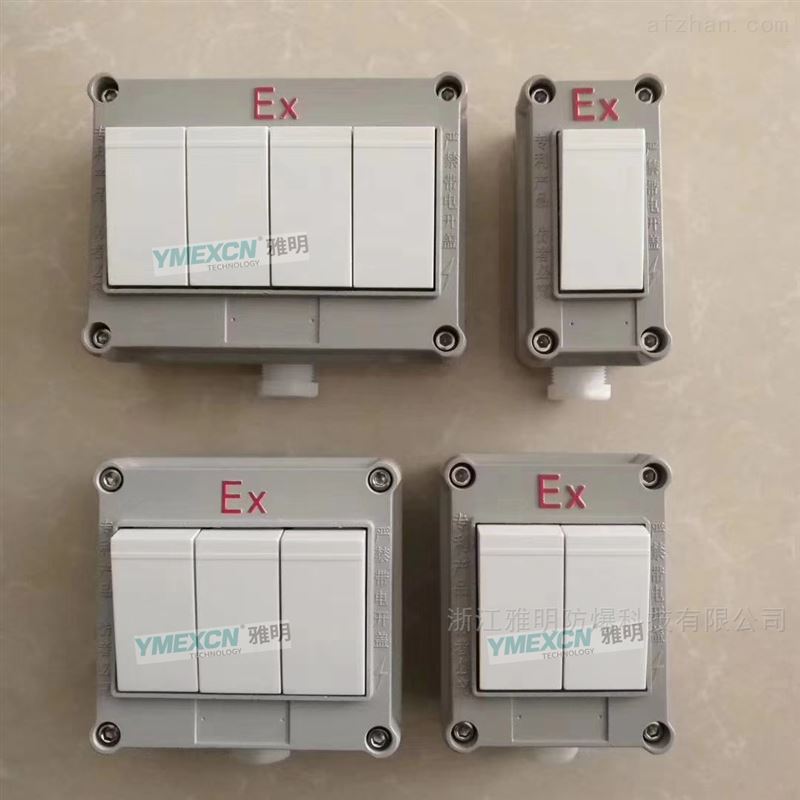

单联一开，双联二开，三联三开

采用铝合金铸造成形，开关芯子采用浇封工艺，表面喷塑，次产品为国内外*的新型结构产品，替代老型产品的旋钮式操作结构，采用翘板式操作模式操作，产品的接线功能跟普通墙壁开关功能相同，产品具有防水，防尘等特点，导线通过引入装置进入接线腔，钢管或电缆布线，电缆布线时须配电缆夹紧密封接头，产品内外均设有接地螺丝，产品上下均有导线通过引入装置，如不要时必须采用实心密封接头封堵。

用途与适用范围：BQM-10A-ExdeIICT6Gb防爆墙壁开关

BQM系列防爆墙壁开关性能*符合GB3836.1.2.3-2010标准，适用于IIC级T6组级以下级别的爆性气体混合物(1区和2区)场所和可燃性粉尘场所（20区、21区、22区）危险场所，在交流50HZ、电压220V的线路中照明及控制开关，作为一般切断电源之用，可广泛用于化工，船舶，石油采炼，医药，纺织，印染，等设施。BQM防爆墙壁开关

主要技术参数

BQM防爆墙壁开关

产品型号BQM

额定电压220V

额定电流10A

防爆标志ExdeIICT6 Gb

进线口螺纹G3/4

防护等级ExtDA21 IP65

5.1安装接线时，需将电缆通过引入装置接到隔爆开关的接线端子上，拧紧压紧螺母，使电缆密封，接好内外接地线，合上盖后把紧固螺栓拧紧，即可使用；

5.2每一路开关均有指示灯断电后指示灯亮

5.3开关应定期检查，发现不正常现象或零件损坏应及时维修或更换；

5.4维修时先断开前级电源才能开盖维修。维修后合好盖，将螺栓（钉）紧固后才能使用；

5.5障碍物距防爆外壳大于20mm。

5.6接线图见下图:注当开关断开时指示灯亮（即电路断开）
