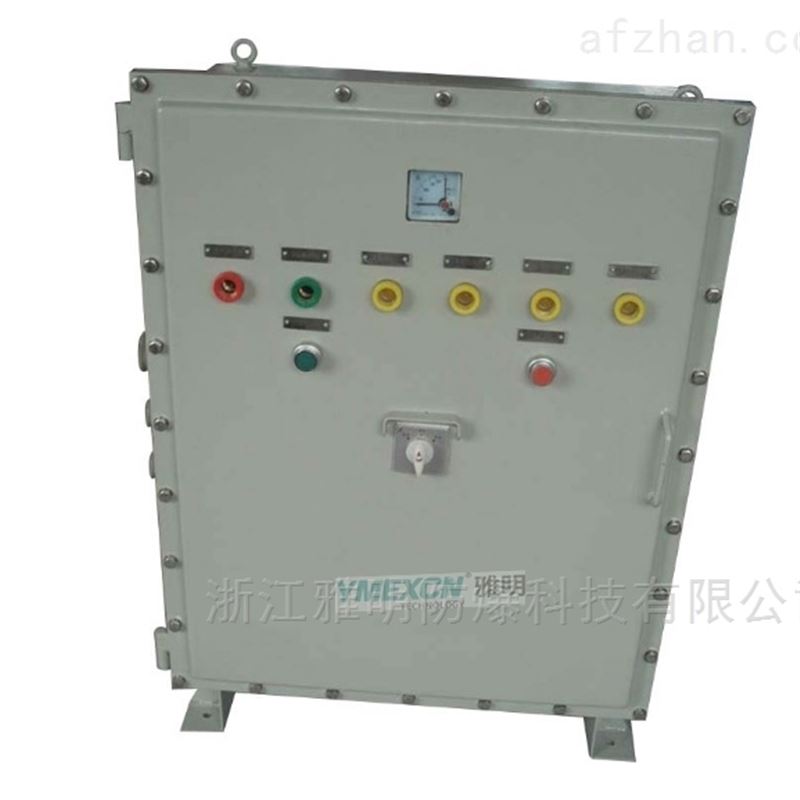

BXMD-40AExdIIBT6粉尘防爆配电箱

BXMD-40AExdIIBT6粉尘防爆配电箱

简要描述:BXMD-40AExdIIBT6粉尘防爆配电箱
1. 本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;
2. 本产品为复合型防爆结构,开关箱采用隔爆型结构,母线箱及接线箱采用增安型结构;
3. 采用模块化设计,各种回路可以自由组合;

产品型号:

所属分类:防爆配电箱

更新时间:2021-04-14

厂商性质:生产厂家

详情介绍

BXMD-40AExdIIBT6粉尘防爆配电箱介绍

防爆外壳有多种材质:

1、铝合金材质,表面喷塑;

2、Q235钢板焊接材质,4个厚钢板,表面喷塑

3、不锈钢304材质,3个厚钢板,表面拉丝处理;

4、工程塑料材质,6个厚,压制而成;

BXMD-40AExdIIBT6粉尘防爆配电箱

1、铝合金材质;防爆标志;ExdIIBT6/ExdIICT6/ExeIIT6

   防护等级:IP54 IP55  IP65

   防腐等级:WF1

2、Q235钢板焊接,防爆标志:ExdIIBT6/ExdIICT6/ExeIIT6

   防护等级:IP54 IP55 IP65

   防腐等级:WF1

3、不锈钢材质,防爆标志:ExdIIBT6/ExdIICT6/ExeII

   防护等级:IP54 IP65

   防腐等级:WF1 WF2

4、工程塑料材质,防爆标志;ExeIIBT6/ExeIICT6

   防护等级:IP65

   防腐等级:WF2

防爆外壳多种材质,常规叫法:

1、铝合金材质:常叫:铸铝防爆箱,铝合金防爆配电箱,铸铝防爆控制箱,铝合金防爆照明箱

2、钢板焊接:常叫:防爆配电柜,钢板焊接防爆箱,钢板防爆控制箱,铸铁防爆箱厂家

3、不锈钢材质:常叫:不锈钢防爆箱,不锈钢防爆接线箱,不锈钢防爆控制箱,不锈钢防爆外壳

4、工程塑料:常叫:防爆防腐箱,防爆防腐控制箱,塑料防爆配电箱

防爆箱装配及验收标准:
紧固箱盖前,于箱体防爆面均匀涂抹一层厚0.1-0.3mm3#钙基脂。
箱盖紧固后应使用塞规检查隔爆缝隙,大缝隙小于0.1mm。
装配完成后清洁箱体表面,使用发泡塑料适度包装,避免运输及安装过程破坏箱体结构及表面喷涂层。


防爆箱装配过程中零件不允许磕、碰、划伤防爆面。
装配电气部件前按要求进行打压试验,加压1MP,保持10-12S。应保证箱体无明显变形,无泄漏。
装配电气部件时注意位置恰当,安装牢固。
线号使用打号机打号,线号清晰完整。接线注意线序颜色及线径。
电气设备安装后按电气设计要求调试。
防爆箱调试结束后紧固线束,装好线槽盖,注意接地线是否连接好。接地线可使用Φ20-30圆棒缠绕6-8圈,以减少其运动损伤。
精加工后的零件防爆面不允许有锈蚀和影响性能、寿命或外观的磕碰、划伤等缺陷。
所有焊缝须双面焊接,不能有焊透砂眼等焊接缺陷,焊后须将焊缝修平。
螺纹孔与盖配做。
防爆箱喷涂除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。
全部加工工序完成,内外表面静电喷涂。喷涂用防腐耐候漆,颜色为驼09(冰灰)
防爆防腐配电箱
设计、选用线路或设备不合理,未考虑足够裕量,使用不合理,操作人员连续使设备过载运行,对于隔爆型电气设备和本质安全型电气设备,根据适用环境中不同的爆炸性混合物特性划分为ⅡA、ⅡB、ⅡC三个等级



产品型号和意义
B XM - □ □ □ □
开关数(不装补0)
信号灯数(不装补0)
电流表数(不装补0)
按钮数(不装补0)

BXK防爆配电箱基本参数

额定电压:380V
额定电流:5A
配电箱的防爆标志为dⅡBT4;
配电箱进线配用电缆大外径为26mm;

现场防爆操作箱在下列情况下能够可靠工作
1周围空气温度上限值不超过+40℃,下限值不低于-20℃,且24小时内的平均值不超过+35℃;
2安装地点的海拔不超过2000m;
3在无显著摇动、振动和冲击的地方;
4安装地点湿月平均大相对湿度不超过95%,同时该月的月平均温度不低于+25℃;
5污染等级为3级;
6安装类别为Ⅱ、Ⅲ类;
7防护等级:IP54。
4主要结构及外形安装尺寸



防爆配电箱
 针对爆炸性气体环境, GB 3836.14 — 2000 标准中规定:0 区:爆炸性气体环境连续出现或长时间存在的场所,1 区:在正常运行时,可能出现爆炸性气体环境的场所,2 区:在正常运行时,不可能出现爆炸性气体环境,如果出现也是偶尔发生并且仅是 短时间存在的场所,“正常运行”是指正常的开车、运转、停车,易燃物质产品的装卸、密闭容器盖的开 闭,安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。
 气体组别;
爆炸性气体混合物的传爆能力,标志着其爆炸危险程度的高低,爆炸性混合物的传爆能力越大,其危险性越高。爆炸性混合物的传爆能力可用大试验安全间隙表示。同时,爆炸性气体、液体蒸汽、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低,它用小点燃电流比表示。 II 类隔爆型电气设备或本质安全型电气设备,防爆配电箱,,按其适用于爆炸性气体混合物的大 试验安全间隙或小点燃电流比,进一步分为 IIA 、 IIB 和 IIC 类。
定做防爆箱,首先要提供防爆控制箱的防爆标志,采用模块化设计,各种回路可以自由组合,温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系.。
 电气设备安装后按电气设计要求调试,防爆箱调试结束后紧固线束,装好线槽盖,注意接地线是否连接好,总开关电流:10A—800A;分开关电流:1A—630A,爆炸性混合物的传爆能力可用大试验安全间隙表示。



温度组别:
爆炸性气体混合物的引燃温度是能被点燃的温度极限值,电气设备按其高表面温度分为 T1 ~ T6 组,使得对应的 T1 ~ T6 组的电气设备的高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系.
防爆配电箱 布线方式,钢管或电缆、防爆软管均可,按场所中危险物质存在时间的长短,将两类不同物态下的危险场所划分为三个区,即:对爆炸性气体环境,为 0 区、 1 区和 2 区;对可燃性粉尘环境,为 20 区、 21 区和 22 区,精加工后的零件防爆面不允许有锈蚀和影响性能、寿命或外观的磕碰、划伤等缺陷。
隔爆面采用特殊的加工手段,嵌入耐油老化硅胶“0”形密封圈,使箱体防护等级达IP65,以解决传统隔爆箱户外使用进雨水的难题,取缔传统采用防雨罩防雨复杂而无效的措施,所有紧固件好采用抗强腐蚀的316不锈钢紧固件,具体功能及外形可根据用户要求特制, 必须按照国家检验标GB3836.2001,IEC60079标准要求系列来验收.,浙江雅明防爆
生产防爆配电箱、防爆断路器、防爆操作柱、防爆控制箱、防爆磁力启动器、防爆接线箱、防爆防腐配电箱、防爆防腐断路器、防爆防腐操作柱、防爆防腐控制箱、防爆防腐磁力启动器、防爆防腐接线箱、LED防爆灯具、防爆管件等防爆非标产品的定制,咨询,本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好。
